RENAULT MASTER III AutobusSzum osprzętu silnika – napinacz i koło alternatora zamiast kompresora klimatyzacji

2.3 dCi 170 FWD (JV0L) · 2018

Głośny szum spod maski Renault Mastera początkowo wskazywał na możliwą usterkę sprzęgiełka kompresora klimatyzacji. Zgłoszono również różnicę temperatury nawiewu: po stronie pasażera chłodził, a po stronie kierowcy nie. Kontrola pozwoliła rozdzielić te dwa problemy i ustalić właściwy zakres naprawy.

Przejdź przez historię
01Kontekst

Przebieg prac

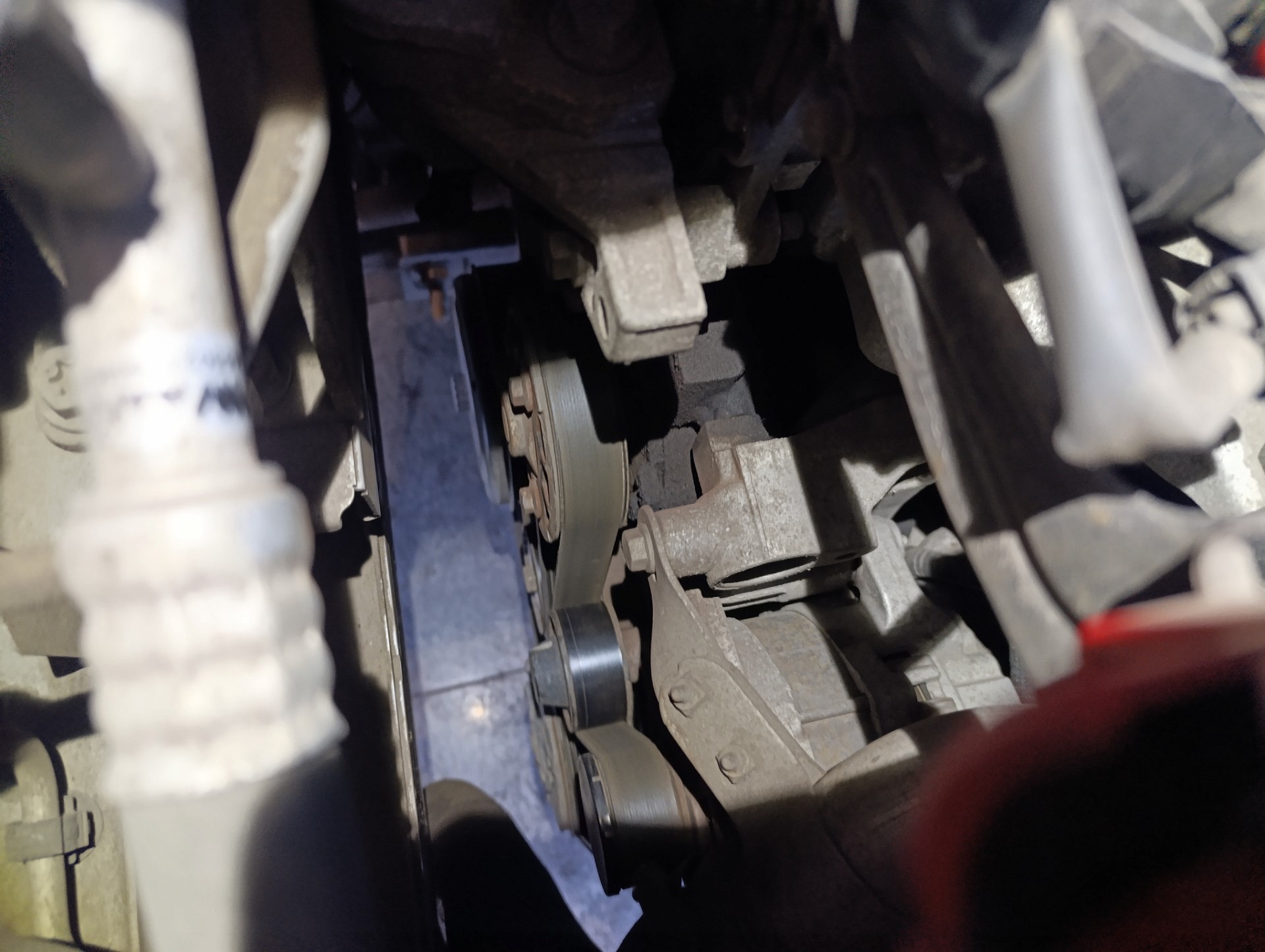

Po ustaleniu przyczyny hałasu uzgodniliśmy wymianę napinacza, paska wielorowkowego oraz koła pasowego alternatora. Wymiana koła wymagała demontażu alternatora.

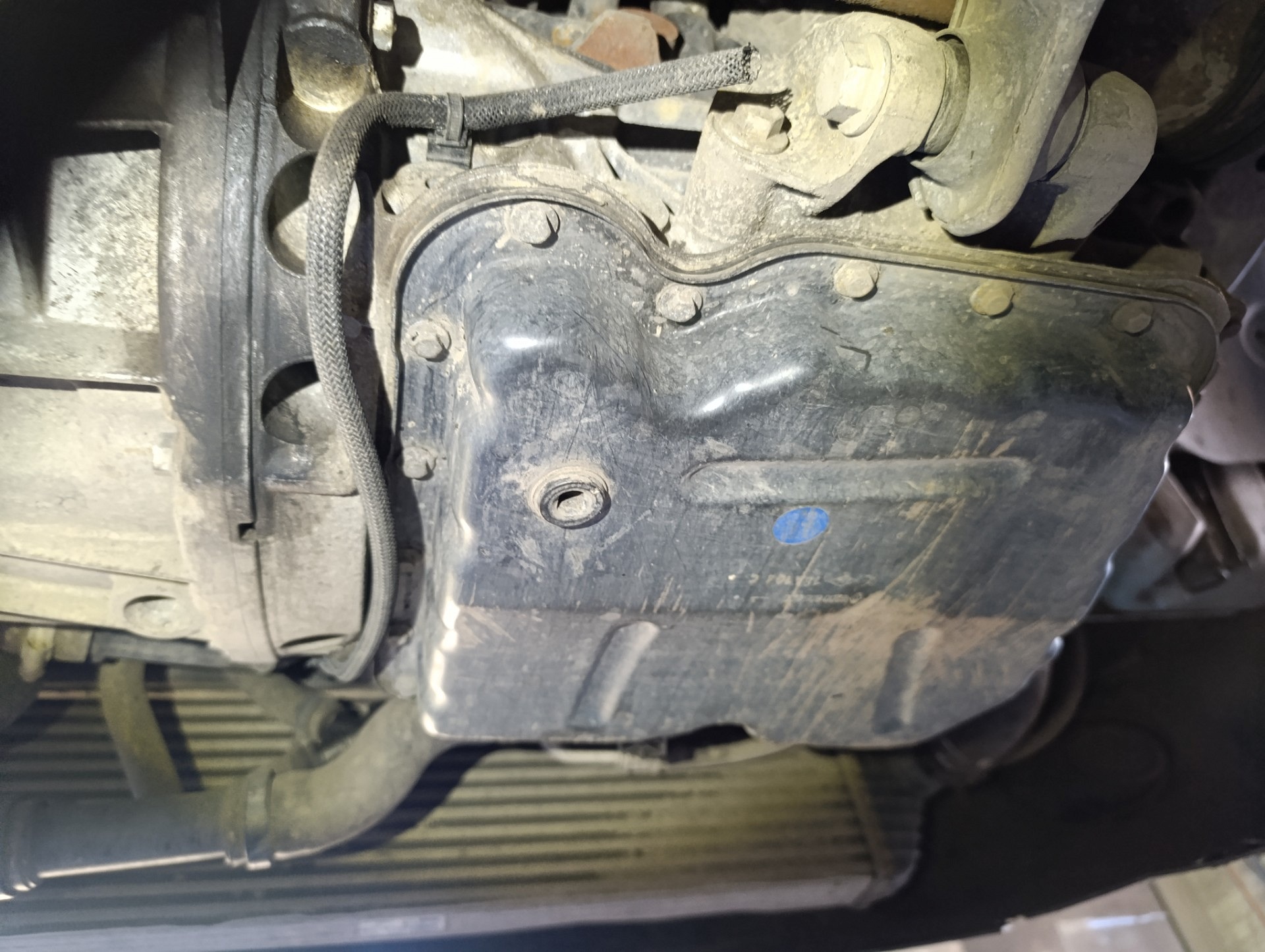

W trakcie uzgodnień rozszerzyliśmy zakres o wymianę oleju silnikowego i kompletu filtrów: oleju, powietrza, paliwa oraz kabinowego. Serwis obejmował również odpowietrzenie układu paliwowego.

Obsłużyliśmy także klimatyzację. Odzyskaliśmy 510 g czynnika, napełniliśmy układ 600 g R134a i przeprowadziliśmy dezynfekcję ozonem. Nie ustalono jednak przyczyny nierównego chłodzenia po obu stronach kabiny. Ten problem wymaga osobnej diagnostyki, niezależnie od wykonanej obsługi klimatyzacji.

Po zakończeniu uzgodnionych prac samochód był gotowy do odbioru. Pozostałe ustalenia z kontroli wskazały elementy wymagające kolejnych działań.

Odczyt sterowników

Diagnostyka komputerowa

Bosch KTS

Podczas diagnostyki Bosch KTS odnotowano liczne błędy w kilku sterownikach, między innymi silnika, ESP, skrzyni biegów i elektroniki nadwozia. W kolejnych odczytach sterownika silnika nie było kodów, co nie przesądza o usunięciu przyczyn wcześniejszych zapisów. Sterownik klimatyzacji nie zgłaszał błędów. Różnica temperatury nawiewu między stronami kabiny pozostała do dalszej weryfikacji.

Zobacz odczyty i kody błędów Odczyty: 6

Odczyt 1 Przegląd układów

Nie wszystkie układy mają pełny wynik tego odczytu.

Układ sterowania silnika CR/EDC SID310

Liczba błędów według testera: 14. Raport nie zawiera tutaj opisu każdego kodu.

Stabilność ham./jazdy Elektr.układ stabilizacji toru jazdy ESP 9.0

Liczba błędów według testera: 6. Raport nie zawiera tutaj opisu każdego kodu.

Ster.skrzyni biegów Zautomatyzowana skrzynia biegów 6-bieg. PA0

Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.

Ogrzewanie/klimatyzacja Klimatyzacja ręczna 2

Brak kodów błędów w tym odczycie.

Centrala elektroniczna Centralka elektroniczna w kabinie 3.7

Liczba błędów według testera: 10. Raport nie zawiera tutaj opisu każdego kodu.

Centrala elektroniczna CE komora silnika 3.4

Liczba błędów według testera: 14. Raport nie zawiera tutaj opisu każdego kodu.

Oprzyrządowanie Wskaźnik wielofunkcyjny 3.10

Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.

System oczyszcz.spalin System dozowania Adblue 4.1 (Programy podst.)

Brak określonego wyniku odczytu.

Tylny sys. przytrzymujący Poduszka powietrzna 4.0 (Programy podst.)

Brak określonego wyniku odczytu.

Centrala elektroniczna Centralka elektron. w komorze silnika 3.6 (Programy podst.)

Brak określonego wyniku odczytu.

Oprzyrządowanie Tablica wskaźników 4.1 (Programy podst.)

Brak określonego wyniku odczytu.

Podwozie/ukł.kierowniczy Elektryczne wspomaganie układu kier. 4.1 (Programy podst.)

Brak określonego wyniku odczytu.

System kontroli ogumienia Wskaźnik kontroli ogumienia (Programy podst.)

Brak określonego wyniku odczytu.

Informacje dla kierowcy Audio 3.1 (Programy podst.)

Brak określonego wyniku odczytu.

Informacje dla kierowcy Audio/nawigacja 3.0 (Programy podst.)

Brak określonego wyniku odczytu.

Odczyt 2 Odczyt sterownika

Układ sterowania silnika CR/EDC SID310

U0101

Zakłócenia komunikacji CAN z systemem

Brak sygnału

P1544

czujnik temperatury spalin: zamontowano przed komponentem

Napięcie za wysokie

P0504

Włącznik hamulca: sygnał

Nieprawidł.walid.sygnału

P0571

Usterka nieznana

Nieważny sygnał

P0703

Usterka nieznana

Nieważny sygnał

P1525

Komunikacja CAN z systemem

Błąd

P0564

Tempomat/ogranicznik prędkości obwód sterujący

Napięcie poza zakresem

P0002

regulacja wydatku pompy paliwa

Nieznany rodzaj usterki (F5) · Błąd

P0089

Monitorowanie wysokiego ciśnienia paliwa (Rozdzielacz paliwa)

Niski sygnał

P0087

Rozdzielacz paliwa: ciśnienie

Napięcie poza zakresem

P2A06

sonda lambda

Przerwa

P0701

sterownik silnika

Nieprawidł.walid.sygnału

P061B

sterownik silnika

Nieprawidł.walid.sygnału

Liczba błędów według testera: 14. Raport nie zawiera tutaj opisu każdego kodu.

Odczyt 3 Odczyt sterownika

Układ sterowania silnika CR/EDC SID310

Brak kodów błędów w tym odczycie.

Odczyt 4 Przegląd układów

Nie wszystkie układy mają pełny wynik tego odczytu.

Układ sterowania silnika CR/EDC SID310

Brak kodów błędów w tym odczycie.

Stabilność ham./jazdy Elektr.układ stabilizacji toru jazdy ESP 9.0

Liczba błędów według testera: 6. Raport nie zawiera tutaj opisu każdego kodu.

Ster.skrzyni biegów Zautomatyzowana skrzynia biegów 6-bieg. PA0

Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.

Ogrzewanie/klimatyzacja Klimatyzacja ręczna 2

Brak kodów błędów w tym odczycie.

Centrala elektroniczna Centralka elektroniczna w kabinie 3.7

Liczba błędów według testera: 10. Raport nie zawiera tutaj opisu każdego kodu.

Centrala elektroniczna CE komora silnika 3.4

Liczba błędów według testera: 14. Raport nie zawiera tutaj opisu każdego kodu.

Oprzyrządowanie Wskaźnik wielofunkcyjny 3.10

Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.

System oczyszcz.spalin System dozowania Adblue 4.1 (Programy podst.)

Brak określonego wyniku odczytu.

Tylny sys. przytrzymujący Poduszka powietrzna 4.0 (Programy podst.)

Brak określonego wyniku odczytu.

Centrala elektroniczna Centralka elektron. w komorze silnika 3.6 (Programy podst.)

Brak określonego wyniku odczytu.

Oprzyrządowanie Tablica wskaźników 4.1 (Programy podst.)

Brak określonego wyniku odczytu.

Podwozie/ukł.kierowniczy Elektryczne wspomaganie układu kier. 4.1 (Programy podst.)

Brak określonego wyniku odczytu.

System kontroli ogumienia Wskaźnik kontroli ogumienia (Programy podst.)

Brak określonego wyniku odczytu.

Informacje dla kierowcy Audio 3.1 (Programy podst.)

Brak określonego wyniku odczytu.

Informacje dla kierowcy Audio/nawigacja 3.0 (Programy podst.)

Brak określonego wyniku odczytu.

Odczyt 5 Przegląd układów

Stabilność ham./jazdy Elektr.układ stabilizacji toru jazdy ESP 9.0

U0402

Komunikacja CAN z komponentem

Błąd

U0101

Komunikacja CAN z systemem

Błąd

C0040

włącznik świateł hamowania

Nieprawidł.walid.sygnału

U0401

Komunikat magistrali CAN: dane komponentu

Błąd

U0126

Komunikacja CAN z systemem

Błąd

U3003

Sterowniki: zasilanie

Przerwa

Ster.skrzyni biegów Zautomatyzowana skrzynia biegów 6-bieg. PA0

C100B

ABS sygnał

Brak komunikacji

P0944

Usterka nieznana

Centrala elektroniczna Centralka elektroniczna w kabinie 3.7

B1550

Usterka nieznana

Wewnętrzna usterka elektroniczna

B151A

Kluczyk zapłonowy z transponderem / Cewka odczytowa immobilizera

Komponent uszkodzony

B1536

Przekaźnik wyposażenia specjalnego

Przerwa/zwarcie do masy

B1526

Usterka nieznana

Przerwa/zwarcie do masy

B1527

Usterka nieznana

Przerwa/zwarcie do masy

B1529

Kierunkowskaz lewy

Zwarcie do masy

B1530

Kierunkowskaz prawy

Zwarcie do masy

B1534

Wyłącznik podnośnika szyby: zamknąć

Przerwa

B1538

Światło przeciwmgłowe tylne

Zwarcie do plusa

B1535

lampka kontrolna (Okładziny hamulcowe)

Przerwa/zwarcie do masy

Centrala elektroniczna CE komora silnika 3.4

B120F

prądnica

Błąd wewnętrzny sterownika

B1212

światło mijania lewe

Przerwa/zwarcie do plusa

B1213

światło mijania prawe

Zwarcie do masy · Przerwa/zwarcie do plusa

B1218

Światło drogowe lewe

Przerwa/zwarcie do plusa

B1219

Światło drogowe prawe

Przerwa/zwarcie do plusa

B1215

Światło pozycyjne prawe

Przerwa/zwarcie do plusa

B1214

Światło pozycyjne lewe

Przerwa/zwarcie do plusa

B1268

Zarządzanie energią aktywne

Nieważny sygnał

B1267

Funkcja start/stop

Nieważny sygnał

B1266

Czujnik natężenia prądu akumulatora

Błąd wewnętrzny sterownika · Błąd w przesyłaniu danych

B122F

Przekaźnik światła cofania

Zwarcie do plusa

Liczba błędów według testera: 14. Raport nie zawiera tutaj opisu każdego kodu.

Oprzyrządowanie Wskaźnik wielofunkcyjny 3.10

U0101

magistrala danych CAN (sterownik skrzyni biegów)

Brak sygnału

Odczyt 6 Przegląd układów

Centrala elektroniczna Centralka elektroniczna w kabinie 3.7

B1550

Usterka nieznana

Wewnętrzna usterka elektroniczna

Wyniki dotyczą wskazanych układów i chwili odczytu. Sam kod błędu nie rozstrzyga o przyczynie usterki.
