VW TIGUANNiedziałające tylne czujniki parkowania – naprawa uszkodzonej wiązki

2.0 TDI · 2023

Podczas wizyty na serwis olejowy zgłoszono również problem z niedziałającymi tylnymi czujnikami parkowania. Sprawdziliśmy układ i ustaliliśmy, że przyczyną jest uszkodzenie przewodów lewego tylnego czujnika. Możliwa była miejscowa naprawa bez wymiany całej wiązki.

Przejdź przez historię
01Kontekst

Przebieg prac

Odczyt pamięci usterek wskazał problem z obwodem lewego tylnego czujnika parkowania. Podczas dalszego sprawdzania znaleźliśmy uszkodzenie wiązki. Przewód nadawał się do naprawy, więc nie trzeba było wymieniać całej wiązki czujników.

Aby uzyskać dostęp do uszkodzonego miejsca, zdemontowaliśmy tylny zderzak. Naprawiliśmy złącze wiązki, a następnie zamontowaliśmy zderzak z powrotem. Przy końcowym odczycie sterownik asystenta parkowania nie zgłaszał już błędów.

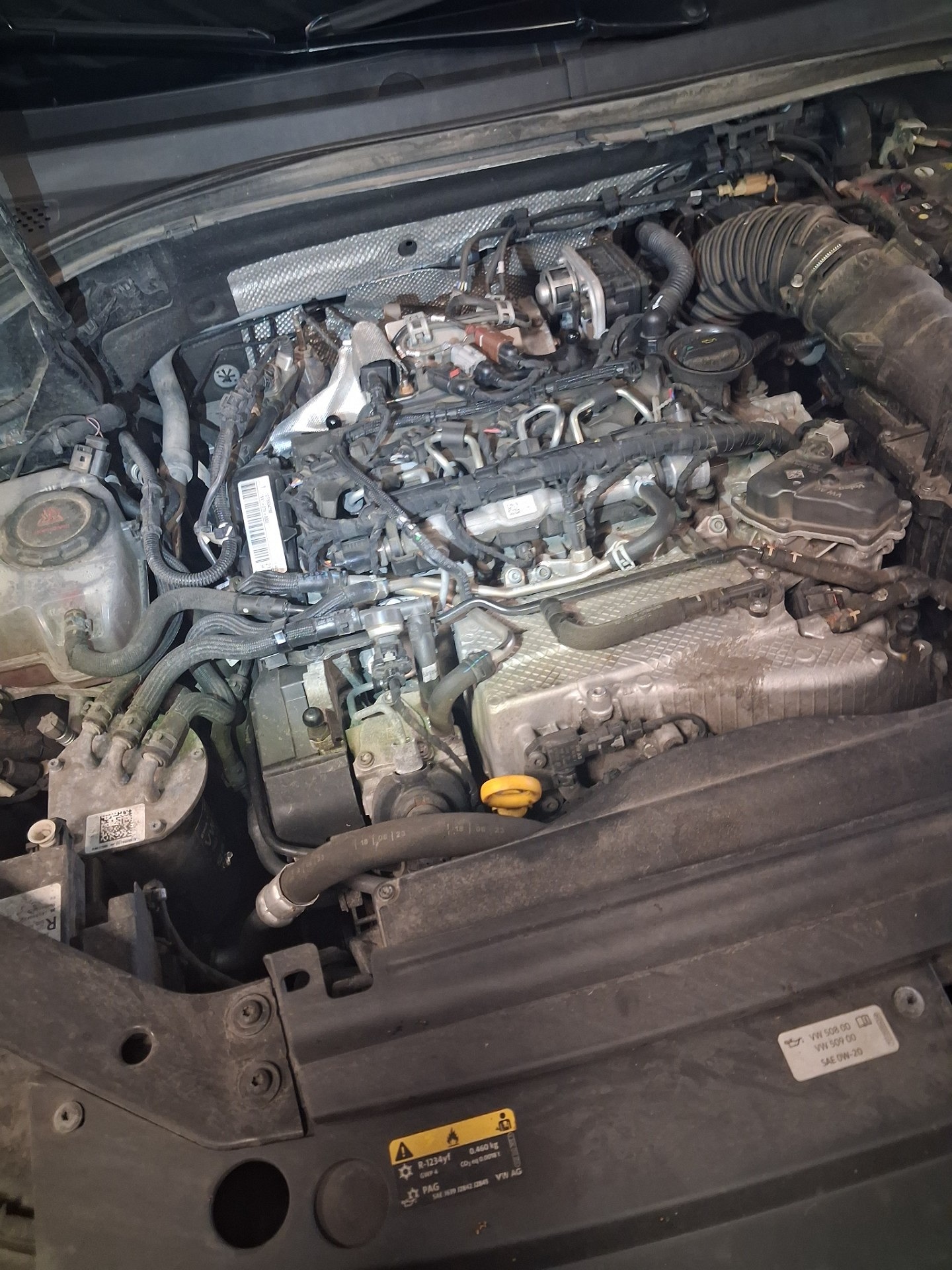

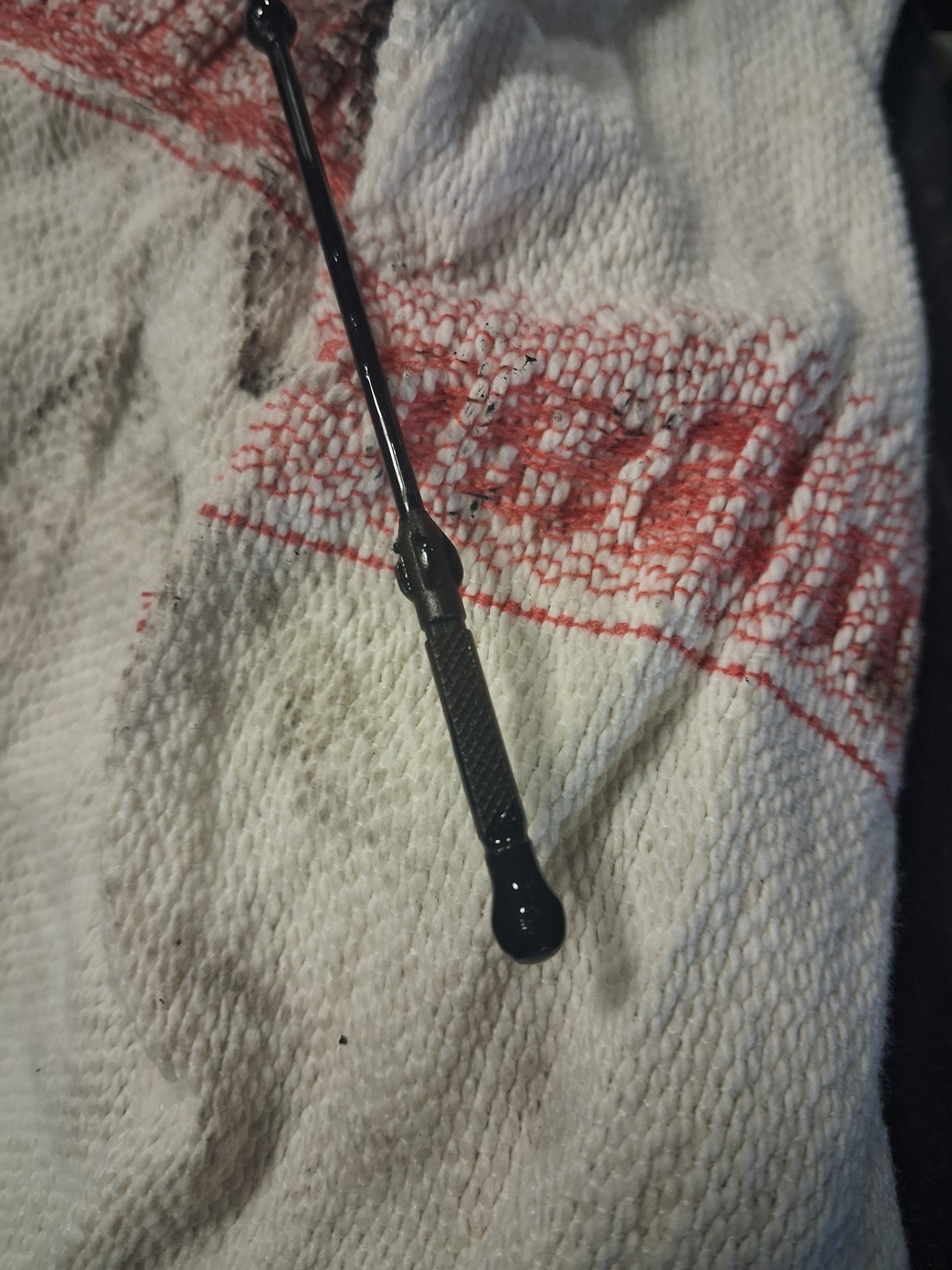

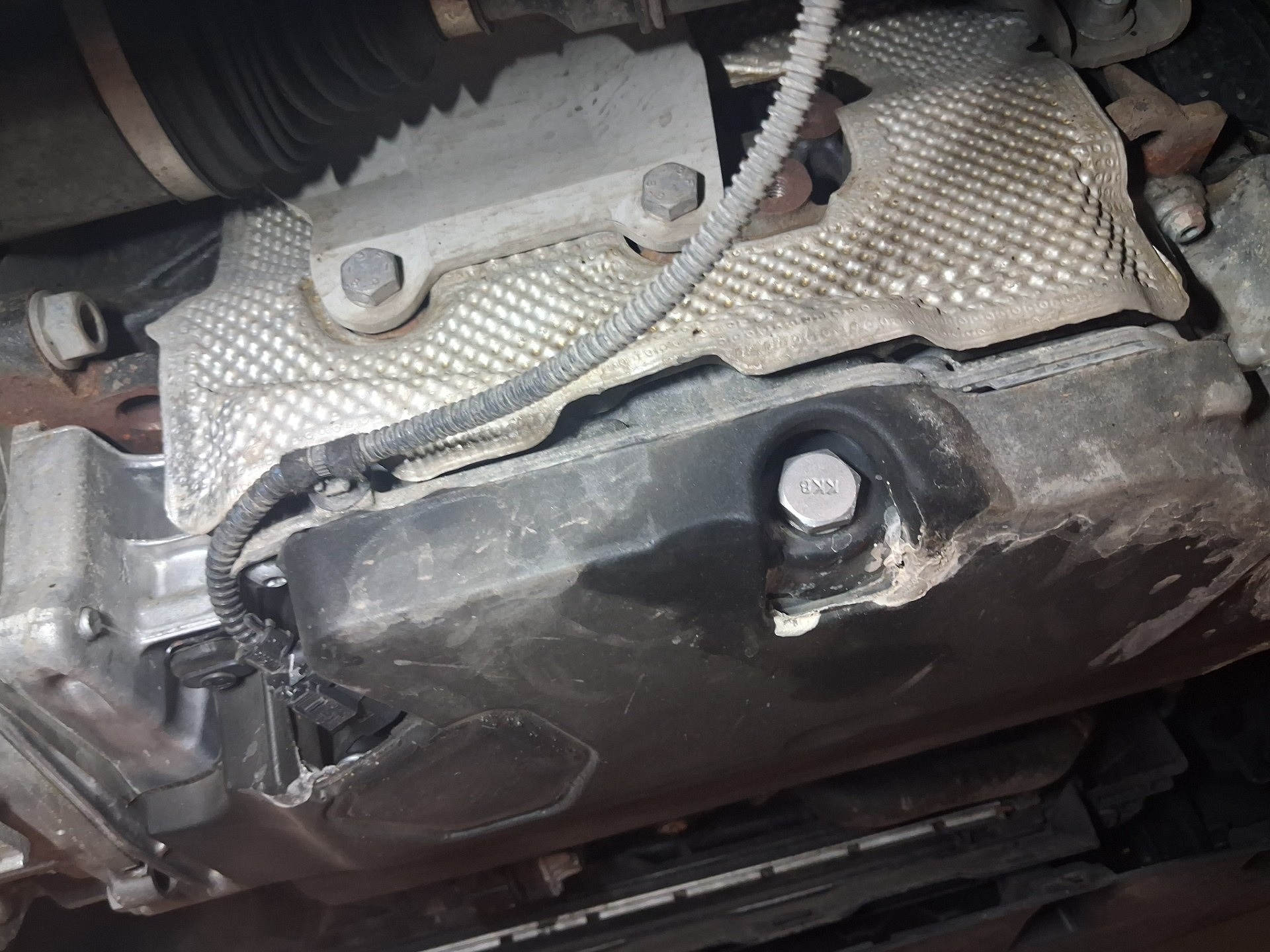

W ramach tej samej wizyty wykonaliśmy przegląd z wymianą oleju silnikowego i filtra oleju. Wymieniliśmy również filtr kabinowy oraz przeprowadziliśmy dezynfekcję klimatyzacji.

Diagnostyka komputerowa wykazała dodatkowo zapisy dotyczące pompy płynu chłodzącego i poziomu AdBlue. Nie były one przedmiotem wykonanej naprawy. Szczególnie błąd pompy wymaga dalszego sprawdzenia, jeśli pojawi się ponownie.

Odczyt sterowników

Diagnostyka komputerowa

Bosch KTS

W kolejnych odczytach pojawiał się błąd B107614, wskazujący na przerwę lub zwarcie do masy w obwodzie lewego tylnego czujnika parkowania. Dalsze sprawdzenie wykazało uszkodzenie wiązki, a ostatni odczyt sterownika parkowania nie wykazał już kodów błędów. W sterowniku silnika zapisano również błąd P26F800 dotyczący zablokowania pompy płynu chłodzącego 3 oraz błąd zbyt niskiego poziomu AdBlue. Sam zapis błędu pompy nie przesądza o konieczności jej wymiany. Jeśli błąd powróci, potrzebna będzie dalsza diagnostyka.

Zobacz odczyty i kody błędów Odczyty: 12

Odczyt 1 Przegląd układów

Układ sterowania silnika MD1 CS004

Liczba błędów według testera: 3. Raport nie zawiera tutaj opisu każdego kodu.

Ster.skrzyni biegów Skrzynia dwusprzęgłowa 7-bieg. UDS

Brak kodów błędów w tym odczycie.

Systemy ułatw.jazdę Przednia kamera ukł. wspomagania jazdy 4.7

Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.

Systemy ułatw.jazdę Kamera otoczenia/cofania 4.14

Brak kodów błędów w tym odczycie.

Systemy ułatw.jazdę Kamera otoczenia/cofania 4.0

Brak kodów błędów w tym odczycie.

Prędkość jazdy Radar średniego zasięgu z przodu 4.4

Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.

Stabilność ham./jazdy Elektr. program stabilizacji ESP MK 100 UDS

Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.

Tylny sys. przytrzymujący Poduszka powietrzna 20 UDS

Brak kodów błędów w tym odczycie.

Podwozie/ukł.kierowniczy Elektryczne wspomaganie kierownicy 5.1

Brak kodów błędów w tym odczycie.

Oprzyrządowanie Tablica wskaźników 4.1

Liczba błędów według testera: 5. Raport nie zawiera tutaj opisu każdego kodu.

Ogrzewanie/klimatyzacja Climatronic 4.1

Brak kodów błędów w tym odczycie.

Oświetlenie LED _ moduł mocy z lewej 4.4

Brak kodów błędów w tym odczycie.

Oświetlenie LED _ moduł mocy z prawej 4.4

Brak kodów błędów w tym odczycie.

Systemy diagn./magistrali Bramka 4.4

Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.

Centrala elektroniczna ZE 4.0

Brak kodów błędów w tym odczycie.

Centrala elektroniczna Moduł wielofunkcyjny 4.0

Brak kodów błędów w tym odczycie.

Pomoc przy parkowaniu Asystent parkowania 4.1

Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.

Elektronika komfortu Sterownik drzwi pasażera 4.0

Brak kodów błędów w tym odczycie.

Elektronika komfortu Sterownik drzwi po stronie kierowcy 4.0

Brak kodów błędów w tym odczycie.

Elektronika komfortu Elektroniczne otwieranie klapy tylnej 4.1

Brak kodów błędów w tym odczycie.

Informacje dla kierowcy Telefon/system alarmowy 4.2

Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.

Informacje dla kierowcy Elektronika informacyjna 4.2

Brak kodów błędów w tym odczycie.

Informacje dla kierowcy Inform.elektron. 4.0

Brak kodów błędów w tym odczycie.

Odczyt 2 Odczyt sterownika

Układ sterowania silnika MD1 CS004

P26F800

Pompa płynu chłodzącego 3

Komponent zablokowany

U105400

Sterownik elektroniki informacyjnej 1

Brak komunikacji

P203F00

Zbiornik AdBlue: poziom napełnienia

Zbyt niski poziom napełnienia

Odczyt 3 Przegląd układów

Układ sterowania silnika MD1 CS004

Liczba błędów według testera: 3. Raport nie zawiera tutaj opisu każdego kodu.

Ster.skrzyni biegów Skrzynia dwusprzęgłowa 7-bieg. UDS

Brak kodów błędów w tym odczycie.

Systemy ułatw.jazdę Przednia kamera ukł. wspomagania jazdy 4.7

Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.

Systemy ułatw.jazdę Kamera otoczenia/cofania 4.14

Brak kodów błędów w tym odczycie.

Systemy ułatw.jazdę Kamera otoczenia/cofania 4.0

Brak kodów błędów w tym odczycie.

Prędkość jazdy Radar średniego zasięgu z przodu 4.4

Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.

Stabilność ham./jazdy Elektr. program stabilizacji ESP MK 100 UDS

Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.

Tylny sys. przytrzymujący Poduszka powietrzna 20 UDS

Brak kodów błędów w tym odczycie.

Podwozie/ukł.kierowniczy Elektryczne wspomaganie kierownicy 5.1

Brak kodów błędów w tym odczycie.

Oprzyrządowanie Tablica wskaźników 4.1

Liczba błędów według testera: 5. Raport nie zawiera tutaj opisu każdego kodu.

Ogrzewanie/klimatyzacja Climatronic 4.1

Brak kodów błędów w tym odczycie.

Oświetlenie LED _ moduł mocy z lewej 4.4

Brak kodów błędów w tym odczycie.

Oświetlenie LED _ moduł mocy z prawej 4.4

Brak kodów błędów w tym odczycie.

Systemy diagn./magistrali Bramka 4.4

Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.

Centrala elektroniczna ZE 4.0

Brak kodów błędów w tym odczycie.

Centrala elektroniczna Moduł wielofunkcyjny 4.0

Brak kodów błędów w tym odczycie.

Pomoc przy parkowaniu Asystent parkowania 4.1

Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.

Elektronika komfortu Sterownik drzwi pasażera 4.0

Brak kodów błędów w tym odczycie.

Elektronika komfortu Sterownik drzwi po stronie kierowcy 4.0

Brak kodów błędów w tym odczycie.

Elektronika komfortu Elektroniczne otwieranie klapy tylnej 4.1

Brak kodów błędów w tym odczycie.

Informacje dla kierowcy Telefon/system alarmowy 4.2

Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.

Informacje dla kierowcy Elektronika informacyjna 4.2

Brak kodów błędów w tym odczycie.

Informacje dla kierowcy Inform.elektron. 4.0

Brak kodów błędów w tym odczycie.

Odczyt 4 Odczyt sterownika

Pomoc przy parkowaniu Asystent parkowania 4.1

B107614

Czujnik-lewy tył pomoc w parkowaniu

Przerwa/zwarcie do masy

Odczyt 5 Przegląd układów

Układ sterowania silnika MD1 CS004

Liczba błędów według testera: 3. Raport nie zawiera tutaj opisu każdego kodu.

Ster.skrzyni biegów Skrzynia dwusprzęgłowa 7-bieg. UDS

Brak kodów błędów w tym odczycie.

Systemy ułatw.jazdę Przednia kamera ukł. wspomagania jazdy 4.7

Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.

Systemy ułatw.jazdę Kamera otoczenia/cofania 4.14

Brak kodów błędów w tym odczycie.

Systemy ułatw.jazdę Kamera otoczenia/cofania 4.0

Brak kodów błędów w tym odczycie.

Prędkość jazdy Radar średniego zasięgu z przodu 4.4

Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.

Stabilność ham./jazdy Elektr. program stabilizacji ESP MK 100 UDS

Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.

Tylny sys. przytrzymujący Poduszka powietrzna 20 UDS

Brak kodów błędów w tym odczycie.

Podwozie/ukł.kierowniczy Elektryczne wspomaganie kierownicy 5.1

Brak kodów błędów w tym odczycie.

Oprzyrządowanie Tablica wskaźników 4.1

Liczba błędów według testera: 5. Raport nie zawiera tutaj opisu każdego kodu.

Ogrzewanie/klimatyzacja Climatronic 4.1

Brak kodów błędów w tym odczycie.

Oświetlenie LED _ moduł mocy z lewej 4.4

Brak kodów błędów w tym odczycie.

Oświetlenie LED _ moduł mocy z prawej 4.4

Brak kodów błędów w tym odczycie.

Systemy diagn./magistrali Bramka 4.4

Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.

Centrala elektroniczna ZE 4.0

Brak kodów błędów w tym odczycie.

Centrala elektroniczna Moduł wielofunkcyjny 4.0

Brak kodów błędów w tym odczycie.

Pomoc przy parkowaniu Asystent parkowania 4.1

Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.

Elektronika komfortu Sterownik drzwi pasażera 4.0

Brak kodów błędów w tym odczycie.

Elektronika komfortu Sterownik drzwi po stronie kierowcy 4.0

Brak kodów błędów w tym odczycie.

Elektronika komfortu Elektroniczne otwieranie klapy tylnej 4.1

Brak kodów błędów w tym odczycie.

Informacje dla kierowcy Telefon/system alarmowy 4.2

Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.

Informacje dla kierowcy Elektronika informacyjna 4.2

Brak kodów błędów w tym odczycie.

Informacje dla kierowcy Inform.elektron. 4.0

Brak kodów błędów w tym odczycie.

Odczyt 6 Przegląd układów

Układ sterowania silnika MD1 CS004

Liczba błędów według testera: 3. Raport nie zawiera tutaj opisu każdego kodu.

Ster.skrzyni biegów Skrzynia dwusprzęgłowa 7-bieg. UDS

Brak kodów błędów w tym odczycie.

Systemy ułatw.jazdę Przednia kamera ukł. wspomagania jazdy 4.7

Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.

Systemy ułatw.jazdę Kamera otoczenia/cofania 4.14

Brak kodów błędów w tym odczycie.

Systemy ułatw.jazdę Kamera otoczenia/cofania 4.0

Brak kodów błędów w tym odczycie.

Prędkość jazdy Radar średniego zasięgu z przodu 4.4

Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.

Stabilność ham./jazdy Elektr. program stabilizacji ESP MK 100 UDS

Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.

Tylny sys. przytrzymujący Poduszka powietrzna 20 UDS

Brak kodów błędów w tym odczycie.

Podwozie/ukł.kierowniczy Elektryczne wspomaganie kierownicy 5.1

Brak kodów błędów w tym odczycie.

Oprzyrządowanie Tablica wskaźników 4.1

Liczba błędów według testera: 5. Raport nie zawiera tutaj opisu każdego kodu.

Ogrzewanie/klimatyzacja Climatronic 4.1

Brak kodów błędów w tym odczycie.

Oświetlenie LED _ moduł mocy z lewej 4.4

Brak kodów błędów w tym odczycie.

Oświetlenie LED _ moduł mocy z prawej 4.4

Brak kodów błędów w tym odczycie.

Systemy diagn./magistrali Bramka 4.4

Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.

Centrala elektroniczna ZE 4.0

Brak kodów błędów w tym odczycie.

Centrala elektroniczna Moduł wielofunkcyjny 4.0

Brak kodów błędów w tym odczycie.

Pomoc przy parkowaniu Asystent parkowania 4.1

Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.

Elektronika komfortu Sterownik drzwi pasażera 4.0

Brak kodów błędów w tym odczycie.

Elektronika komfortu Sterownik drzwi po stronie kierowcy 4.0

Brak kodów błędów w tym odczycie.

Elektronika komfortu Elektroniczne otwieranie klapy tylnej 4.1

Brak kodów błędów w tym odczycie.

Informacje dla kierowcy Telefon/system alarmowy 4.2

Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.

Informacje dla kierowcy Elektronika informacyjna 4.2

Brak kodów błędów w tym odczycie.

Informacje dla kierowcy Inform.elektron. 4.0

Brak kodów błędów w tym odczycie.

Odczyt 7 Odczyt sterownika

Pomoc przy parkowaniu Asystent parkowania 4.1

B107614

Czujnik-lewy tył pomoc w parkowaniu

Przerwa/zwarcie do masy

Odczyt 8 Przegląd układów

Układ sterowania silnika MD1 CS004

Liczba błędów według testera: 3. Raport nie zawiera tutaj opisu każdego kodu.

Ster.skrzyni biegów Skrzynia dwusprzęgłowa 7-bieg. UDS

Brak kodów błędów w tym odczycie.

Systemy ułatw.jazdę Przednia kamera ukł. wspomagania jazdy 4.7

Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.

Systemy ułatw.jazdę Kamera otoczenia/cofania 4.14

Brak kodów błędów w tym odczycie.

Systemy ułatw.jazdę Kamera otoczenia/cofania 4.0

Brak kodów błędów w tym odczycie.

Prędkość jazdy Radar średniego zasięgu z przodu 4.4

Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.

Stabilność ham./jazdy Elektr. program stabilizacji ESP MK 100 UDS

Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.

Tylny sys. przytrzymujący Poduszka powietrzna 20 UDS

Brak kodów błędów w tym odczycie.

Podwozie/ukł.kierowniczy Elektryczne wspomaganie kierownicy 5.1

Brak kodów błędów w tym odczycie.

Oprzyrządowanie Tablica wskaźników 4.1

Liczba błędów według testera: 5. Raport nie zawiera tutaj opisu każdego kodu.

Ogrzewanie/klimatyzacja Climatronic 4.1

Brak kodów błędów w tym odczycie.

Oświetlenie LED _ moduł mocy z lewej 4.4

Brak kodów błędów w tym odczycie.

Oświetlenie LED _ moduł mocy z prawej 4.4

Brak kodów błędów w tym odczycie.

Systemy diagn./magistrali Bramka 4.4

Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.

Centrala elektroniczna ZE 4.0

Brak kodów błędów w tym odczycie.

Centrala elektroniczna Moduł wielofunkcyjny 4.0

Brak kodów błędów w tym odczycie.

Pomoc przy parkowaniu Asystent parkowania 4.1

Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.

Elektronika komfortu Sterownik drzwi pasażera 4.0

Brak kodów błędów w tym odczycie.

Elektronika komfortu Sterownik drzwi po stronie kierowcy 4.0

Brak kodów błędów w tym odczycie.

Elektronika komfortu Elektroniczne otwieranie klapy tylnej 4.1

Brak kodów błędów w tym odczycie.

Informacje dla kierowcy Telefon/system alarmowy 4.2

Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.

Informacje dla kierowcy Elektronika informacyjna 4.2

Brak kodów błędów w tym odczycie.

Informacje dla kierowcy Inform.elektron. 4.0

Brak kodów błędów w tym odczycie.

Odczyt 9 Przegląd układów

Układ sterowania silnika MD1 CS004

006E5D20

Przyporządkowanie niemożłiwe, odczytać pamięć błędów danego systemu.

005CD528

Przyporządkowanie niemożłiwe, odczytać pamięć błędów danego systemu.

00A0C520

Przyporządkowanie niemożłiwe, odczytać pamięć błędów danego systemu.

Systemy ułatw.jazdę Przednia kamera ukł. wspomagania jazdy 4.7

U112100

Magistrala danych

Brak wiadomości

Prędkość jazdy Radar średniego zasięgu z przodu 4.4

C110BF0

Laser do regulacji odległości

Ograniczona widoczność

Stabilność ham./jazdy Elektr. program stabilizacji ESP MK 100 UDS

C102D00

Opony: ciśnienie powietrza

Ostrzeżenie

Oprzyrządowanie Tablica wskaźników 4.1

U111000

Ograniczenie działania przez zakłócenie w komunikacji

B104B31

Kluczyk

Brak sygnału

U105400

Sterownik elektroniki informacyjnej 1

Brak komunikacji

Liczba błędów według testera: 5. Raport nie zawiera tutaj opisu każdego kodu.

Systemy diagn./magistrali Bramka 4.4

U105400

Sterownik elektroniki informacyjnej 1

Brak komunikacji

Pomoc przy parkowaniu Asystent parkowania 4.1

B107614

Czujnik-lewy tył pomoc w parkowaniu

Przerwa/zwarcie do masy

Informacje dla kierowcy Telefon/system alarmowy 4.2

U112100

Magistrala danych

Brak wiadomości

Odczyt 10 Przegląd układów

Układ sterowania silnika MD1 CS004

006E5D20

Przyporządkowanie niemożłiwe, odczytać pamięć błędów danego systemu.

005CD528

Przyporządkowanie niemożłiwe, odczytać pamięć błędów danego systemu.

00A0C520

Przyporządkowanie niemożłiwe, odczytać pamięć błędów danego systemu.

Systemy ułatw.jazdę Przednia kamera ukł. wspomagania jazdy 4.7

U112100

Magistrala danych

Brak wiadomości

Prędkość jazdy Radar średniego zasięgu z przodu 4.4

C110BF0

Laser do regulacji odległości

Ograniczona widoczność

Stabilność ham./jazdy Elektr. program stabilizacji ESP MK 100 UDS

C102D00

Opony: ciśnienie powietrza

Ostrzeżenie

Oprzyrządowanie Tablica wskaźników 4.1

U111000

Ograniczenie działania przez zakłócenie w komunikacji

B104B31

Kluczyk

Brak sygnału

U105400

Sterownik elektroniki informacyjnej 1

Brak komunikacji

Liczba błędów według testera: 5. Raport nie zawiera tutaj opisu każdego kodu.

Pomoc przy parkowaniu Asystent parkowania 4.1

B107614

Czujnik-lewy tył pomoc w parkowaniu

Przerwa/zwarcie do masy

Odczyt 11 Przegląd układów

Układ sterowania silnika MD1 CS004

006E5D20

Przyporządkowanie niemożłiwe, odczytać pamięć błędów danego systemu.

005CD528

Przyporządkowanie niemożłiwe, odczytać pamięć błędów danego systemu.

00A0C520

Przyporządkowanie niemożłiwe, odczytać pamięć błędów danego systemu.

Odczyt 12 Odczyt sterownika

Pomoc przy parkowaniu Asystent parkowania 4.1

Brak kodów błędów w tym odczycie.

Wyniki dotyczą wskazanych układów i chwili odczytu. Sam kod błędu nie rozstrzyga o przyczynie usterki.

Podobają Ci się takie fotorelacje?

Porozmawiajmy o tej fotorelacji

Masz pytanie
o serwis auta?

Termin, naprawa, samochód zastępczy — zapytaj o to, co chcesz ustalić przed wizytą.

Pytanie i pseudonim będą publiczne po zatwierdzeniu. Nie podawaj tutaj telefonu ani VIN-u.

Przy pierwszym pytaniu potwierdzisz e-mail otrzymanym linkiem. Prywatność i Twoje dane.

Odpowiemy w tej rozmowie.

Publikacja: · Aktualizacja:

Opracowanie:

Warsztat MOTOER w Zabrzu

600 aut naprawianych miesięcznie w MOTOER. 30 stanowisk serwisowych i wygodna poczekalnia dla Ciebie.

Zaplanuj swój dzień

Podobny objaw? Porozmawiajmy o Twoim aucie.

Każdy samochód ma własny zakres obsługi. Opisz, co zauważasz. Uzgodnijmy termin i to, czy chcesz poczekać w poczekalni.

Ustal termin serwisuJak umówić wizytęPoniedziałek-piątek 7:00-18:00 · sobota 8:00-15:00
Inne samochody, inne ustalenia

Zobacz powiązane historie.
